Bettersizer 2600 Plus Lazer Partikül Boyut Analiz Cihazı
Partikül boyutu, malzeme performansını etkileyen temel parametrelerden yalnızca biridir. Şekil ise çoğu zaman daha belirleyicidir: uzun lifli veya köşeli partiküller, küresel yapıdaki eş boyutlu partiküllere kıyasla farklı akış davranışı, paketleme yoğunluğu, çözünme hızı ve yüzey reaktivitesi sergiler. Lazer kırınımı tek başına aglomeratları tespit edemez, aşırı büyük partiküllerden oluşan "kuyruk" (oversized tail) oluşumlarını görselleştiremez. Bettersizer 2600 Plus, bu açığı kapatmak için lazer kırınımı (LD) ile dinamik görüntü analizini (DIA) aynı platformda sunarak hem boyut hem de morfoloji verilerini tek ölçümde elde etmenizi sağlar.

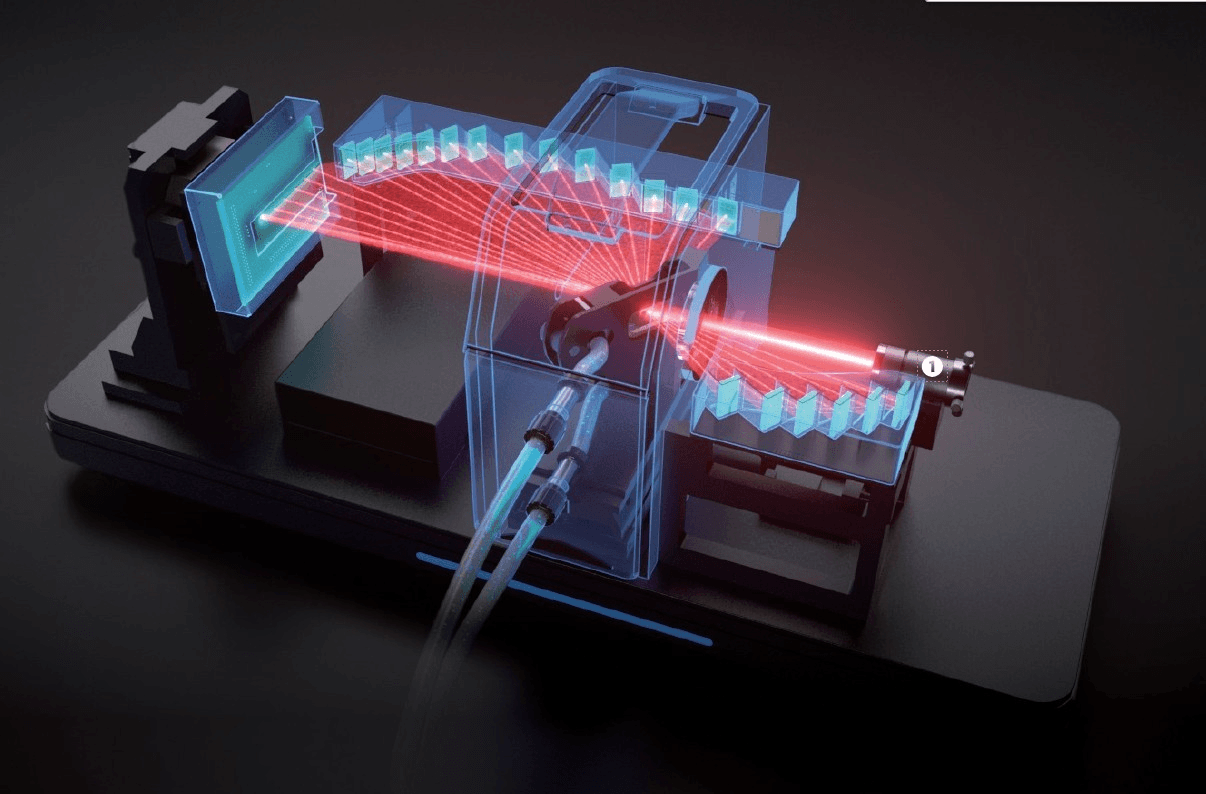

Bettersizer 2600 Plus'ın lazer kırınım sistemi, Fourier ve ters Fourier optik düzenini birleştiren özgün bir tasarıma sahiptir. 92 adet küresel dağılımlı fotodedektörden oluşan dizi, 0,016° ile 165° arasındaki geniş açı aralığında saçılım sinyallerini eş zamanlı olarak toplar. Hem Mie hem de Fraunhofer değerlendirme modelleri desteklenir; model seçimi numune türüne ve boyut aralığına göre otomatik olarak optimize edilebilir. Bu yapı, 0,02 µm'den 2.600 µm'ye uzanan lazer kırınım aralığında ince ve kaba partiküllerin aynı ölçümde doğru biçimde karakterize edilmesini sağlar.

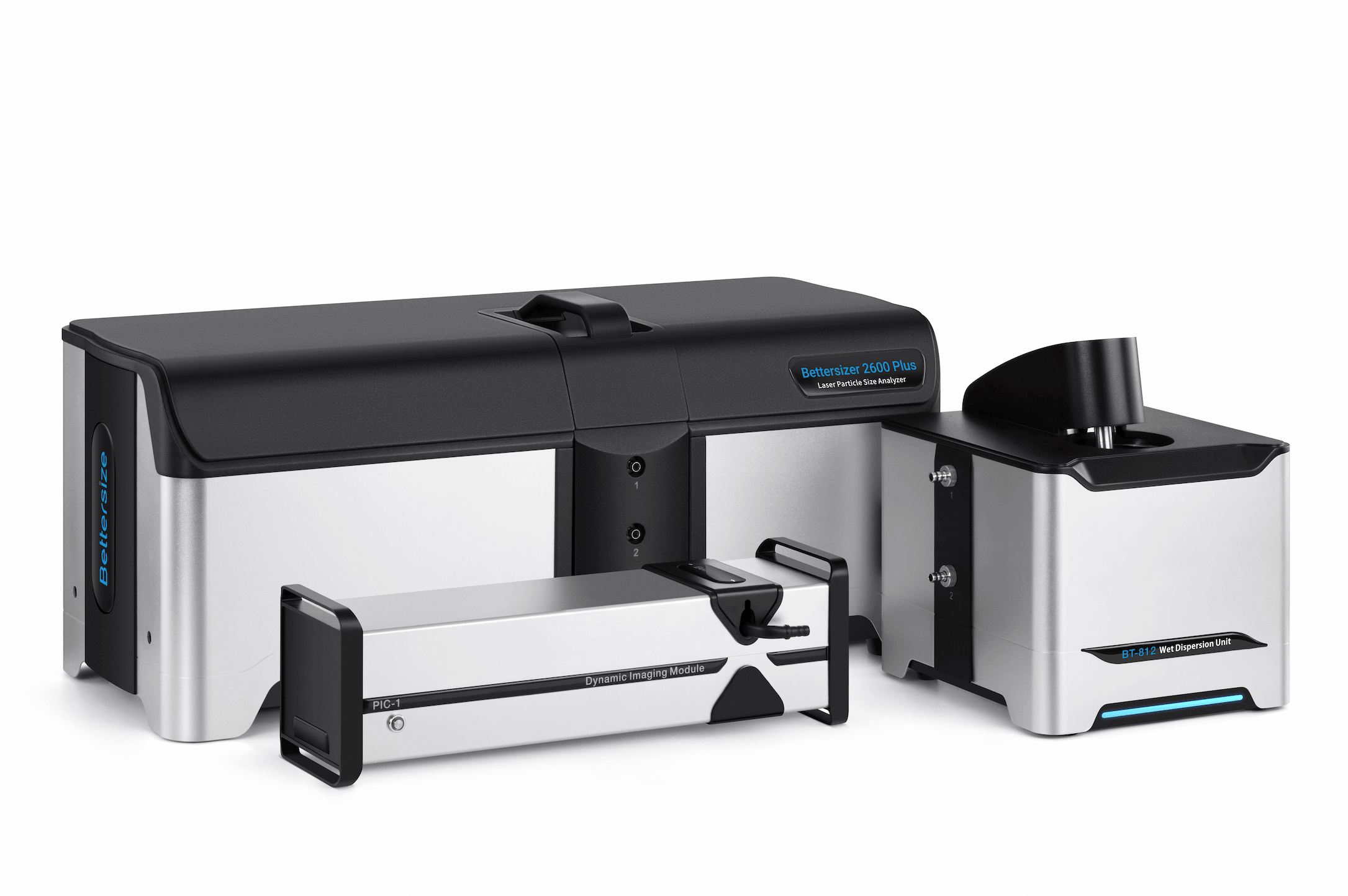

PIC-1 modülü, 1,5 megapiksel CMOS sensöre sahip çift kamera sistemi ve 120 fps kare hızıyla gerçek zamanlı partikül görüntüsü yakalar. Beyaz ve mavi LED aydınlatması sayesinde farklı optik kontrast gereksinimleri karşılanır. Dakikada 10.000'e kadar partikül tanınan bu sistemde uzunluk, genişlik, en boy oranı (aspect ratio), dairesellik (circularity), konvekslik (convexity), küresellik (sphericity) ve daha fazlasını kapsayan 24 ayrı şekil parametresi raporlanır. PIC-1; bağımsız görüntüleme modu ile lazer kırınımı kombinasyon modunu destekler ve ölçüm aralığını 3.500 µm'ye kadar genişletir.

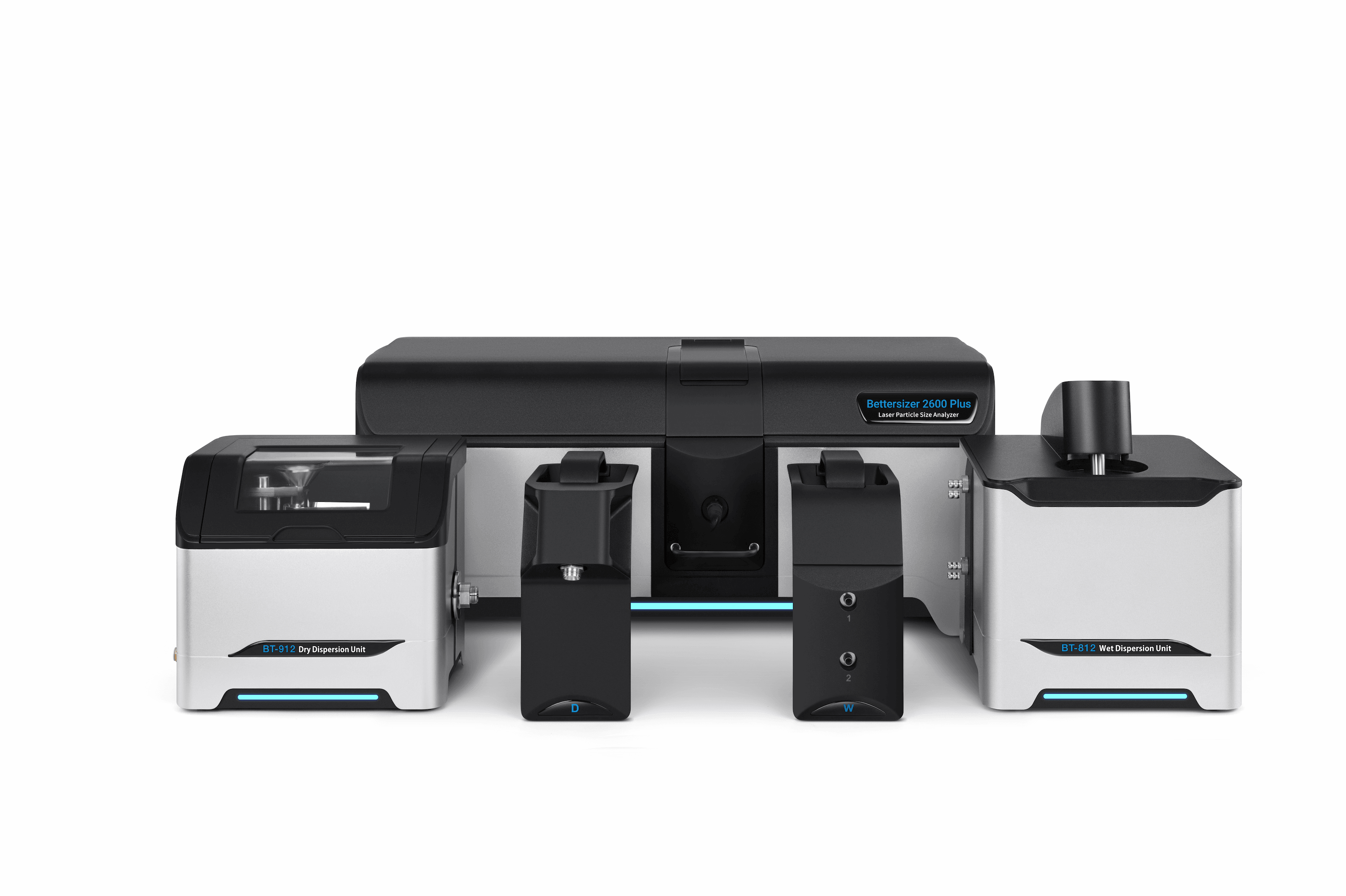

Modüler platform, numune türü ve çözücü gereksinimlerine göre farklı dispersiyon üniteleriyle uyumlu çalışır. Dispersiyon ünitesi değişimi yazılım üzerinden tek tuşla gerçekleştirilir.
Otomatik Sıvı Dispersiyon Ünitesi standart sulu ve organik çözücüler için tam otomatik çalışma.
Otomatik Korozyon Önleyici Sıvı Dispersiyon asidik veya aşındırıcı süspansiyonlar için paslanmaz çelik koruma.
Küçük hacimli sıvı dispersiyon ünitesi değerli veya az miktarda bulunan sıvı numuneler için optimize edilmiş.
Otomatik Kuru Dispersiyon Ünitesi serbest akışlı tozlar için vakum destekli otomatik dağılım.
Küçük hacimli kuru dispersiyon ünitesi sınırlı miktarda kuru numune gerektiren uygulamalar için.
Bettersizer yazılımı, numune hazırlıktan raporlamaya kadar tüm iş akışını optimize eder. Ölçümler genellikle 10 saniyenin altında tamamlanır; tekrarlanabilirlik %0,5 CV'nin altındadır. Frekans ve kümülatif dağılım eğrileri, tam ve basitleştirilmiş dağılım tabloları ile D10, D50, D90, D[4,3], D[3,2] gibi istatistiksel parametreler otomatik olarak hesaplanır. Raporlar özelleştirilebilir düzende tek tıkla PDF, Excel veya metin formatında dışa aktarılır. 21 CFR Part 11 uyumluluğu sayesinde farmasötik GMP ortamlarında elektronik kayıt ve imza gereksinimleri karşılanır.
İlaç ve Biyoteknoloji: API, eksipiyan ve inhalasyon ürünlerinde tane boyutu + şekil kalite güvencesi, USP <429> uyumu
Pil Malzemeleri ve Enerji Depolama: Katot/anot toz morfolojisi, akış kabiliyeti ve yığma yoğunluğu optimizasyonu
Metal Tozu ve Eklemeli Üretim: 3D baskı tozlarında küresellik ve partikül boyutu dağılımı kontrolü
Seramik ve Aşındırıcı: Sinterleme öncesi tane boyutu ve şekil homojenliği analizi
Boya, Pigment ve Kaplama: Aglomerat tespiti, renk gücü ve örtücülük optimizasyonu
Mineral ve Maden: Öğütme proses kontrolü, kaba fraksiyon kuyruğu izleme
Tarım Kimyasalları: Formülasyon stabilite ve dağılım tekrarlanabilirliği
Lazer kırınımı ile 0,02–2.600 µm, PIC-1 dinamik görüntüleme modülü ile kombine edildiğinde ise 0,02–3.500 µm aralığında partikül boyutu ve şekli ölçümü yapılabilir. Kuru dağılımda lazer kırınımı alt sınırı 0,1 µm'dir.
Lazer kırınımı (LD), ışık saçılım desenlerinden hesaplanan hacimsel partikül boyutu dağılımını hızlı ve yüksek tekrarlanabilirlikte sunar; ancak partikül şeklini doğrudan ölçemez ve aglomeratları küresel partikülden ayırt etmekte sınırlı kalır. Dinamik görüntü analizi (DIA) ise her partiküli kameraya görüntüler; aglomerat, uzun fiber veya köşeli yapı gibi morfolojik özellikleri 24 ayrı parametre ile nicelendirir ve görsel kanıt sağlar. Bettersizer 2600 Plus her iki teknolojiyi aynı anda uygulayarak bu bilgileri tek raporda birleştirir.
Dispersiyon ünitelerinin değişimi yazılım üzerinden tek tuşla gerçekleştirilir. Modüler tasarım, farklı ünitelerin kolayca takılıp çıkarılmasına olanak tanır; böylece aynı cihaz hem sıvı süspansiyonlar hem de kuru toz numuneler için kullanılabilir.
ISO 13320 (lazer kırınımıyla partikül boyutu analizi), ISO 13322-2 (dinamik görüntü analizi yöntemleri), USP <429> (ışık kırınımıyla partikül boyutu analizi) ve 21 CFR Part 11 (elektronik kayıt ve imza gereksinimleri) ile uyumludur.
PIC-1 dinamik görüntüleme modülü; uzunluk, genişlik, eşdeğer daire çapı (ECD), en boy oranı, dairesellik, konvekslik, küresellik, kompaktlık ve daha fazlasını içeren toplam 24 ayrı şekil parametresini ölçer. Bu veriler lazer kırınımı boyut dağılımıyla aynı raporda sunulur.
Cihazlarımız ile ilgili detaylı bilgi ve fiyat seçenekleri için dilediğiniz zaman bizimle iletişime geçebilirsiniz.
