Lazer kırınımı ve görüntü analizi teknolojilerini birleştiren modern partikül boyut analizörleri ile nano boyuttan milimetreye geniş aralıkta, hızlı ve tekrarlanabilir ölçüm. İlaç, seramik, inşaat, pigment ve emülsiyon uygulamalarında endüstrinin analiz standardı.
Partikül boyut dağılımı; inşaat malzemeleri, ilaçlar, seramikler, renkli pigmentler, gübreler ve emülsiyonlar dahil olmak üzere toz veya dispersiyon içeren her uygulamada kritik bir kalite parametresidir. Boyut aralığı, ölçüm süresi ve tekrarlanabilirlik açısından artan gereksinimler, çok daha gelişmiş analiz yöntemlerini zorunlu kılmaktadır.
Özellikle ölçüm aralığı sınırlarına yakın partikülleri belirlemek ve aynı anda hem nanometre hem de milimetre boyutundaki partikülleri polimodal veya geniş dağılımlı örneklerde tespit etmek teknik açıdan güçtür.
Bettersizer S3 Plus gibi modern lazer kırınım analizörleri; geri saçılmış ışığı algılayan yenilikçi optik tasarım ile entegre yüksek hızlı CCD kamerayı birleştirerek lazer kırınımı ve görüntü analizini tek platformda sunar.
Lazer kırınımında ışık dalgaları, partiküller tarafından boyutlarına bağlı belirgin bir örüntüyle saçılır: büyük partiküller ileri yönde daha yoğun ışık saçarken, 100 nm'nin altındaki partiküller saçılmayı tüm yönlere neredeyse eşit dağıtır.
Saçılma yoğunlukları açıya bağlı sabit dedektörler tarafından kaydedilir. Bettersizer S3 Plus, 0,02°–165° sürekli açısal aralığı kapsayarak ileri, yan ve geri saçılma yönlerini eş zamanlı ölçen DLOI (Çift Lens ve Eğik Olay) optik sistemiyle donatılmıştır.
Ölçüm sonuçları FRAUNHOFER veya MIE teorisi uygulanarak hacim tabanlı partikül boyut dağılımına dönüştürülür. Kümülatif geçirgenlik eğrisi ve histogram grafiği anlık olarak raporlanır; tüm veriler ISO 13320 standardıyla uyumludur.
Partikül boyutuna göre değişen lazer saçılma deseni
Lazer kırınımı yöntemi, monokromatik ve tutarlı lazer ışığının boyutu ölçülecek partiküller ile etkileşimini temel alır. Her boyuttaki partiküle özgü saçılma deseni, hassas dedektörler tarafından çok açılı olarak yakalanır.
Bettersizer S3 Plus'taki DLOI optik sistemi sayesinde ölçüm öncesinde lens seçimine gerek kalmaz; partiküllerin farklı düzlemlerde bulunmasından kaynaklanan ölçüm hataları da tamamen ortadan kalkar.
Toplam ölçüm süresi genellikle birkaç saniye ile birkaç dakika arasında değişir. Sonuçlar; D10, D50, D90 değerleri, hacim dağılımı grafiği ve ISO 13320 uyumlu rapor formatında sunulur.
Toz numune kuru dispersiyon ünitesine, sıvı dispersiyonlar ise ıslak hücreye yüklenir. Numune konsantrasyonu lazer geçirgenlik değerine göre otomatik optimize edilir.
Monokromatik lazer ışını, kolimasyonlu ve paralel bir demet olarak numune bölgesine iletilir. DLOI tasarımında Fourier lensleri lazer ve partiküller arasına konumlanır.
Partiküller tarafından kırınan ışık, 0,02°–165° aralığında ileri, yan ve geri yönde sabit dedektör dizisi tarafından eş zamanlı olarak ölçülür. Küçük partiküller geri saçılma dedektörleri sayesinde hassasla tespit edilir.
Entegre yüksek hızlı CCD kamera, iri partikülleri görüntü işleme algoritmasıyla analiz eder; şekil faktörü ve boyut bilgisi lazer kırınımı sonuçlarıyla birleştirilir.
Saçılma verileri FRAUNHOFER veya MIE teorisiyle işlenerek hacim tabanlı partikül boyut dağılımı hesaplanır. D10, D50, D90, özgül yüzey alanı ve kümülatif eğri otomatik raporlanır.
Geniş boyut aralığı, çift teknoloji entegrasyonu ve ISO uyumlu raporlamayla partikül boyut analizinde laboratuvar standardı.
Partikül boyut dağılımını hesaplamak için iki farklı optik teori kullanılır. Numunenin özelliklerine göre doğru teoriyi seçmek ölçüm doğruluğunu doğrudan etkiler.
Partikül boyut analizörleri; partikül içeren tüm malzemelerin geliştirilmesi, üretilmesi ve kalite güvencesinde endüstrinin temel ölçüm aracıdır.
Hangi Bettersizer modelinin ihtiyacınıza uygun olduğunu hızlıca belirleyin.
| Model | Ölçüm Aralığı | Teknoloji | Öne Çıkan Özellik | Tip |
|---|---|---|---|---|
| Bettersizer S3 Plus | 0,01 µm – 3500 µm | Lazer + CCD | DLOI optik, çift teknoloji, en geniş aralık | Masaüstü |
| Bettersizer S3 | 0,1 µm – 2600 µm | Lazer Kırınımı | Geniş aralık, ıslak & kuru, rutin lab | Masaüstü |

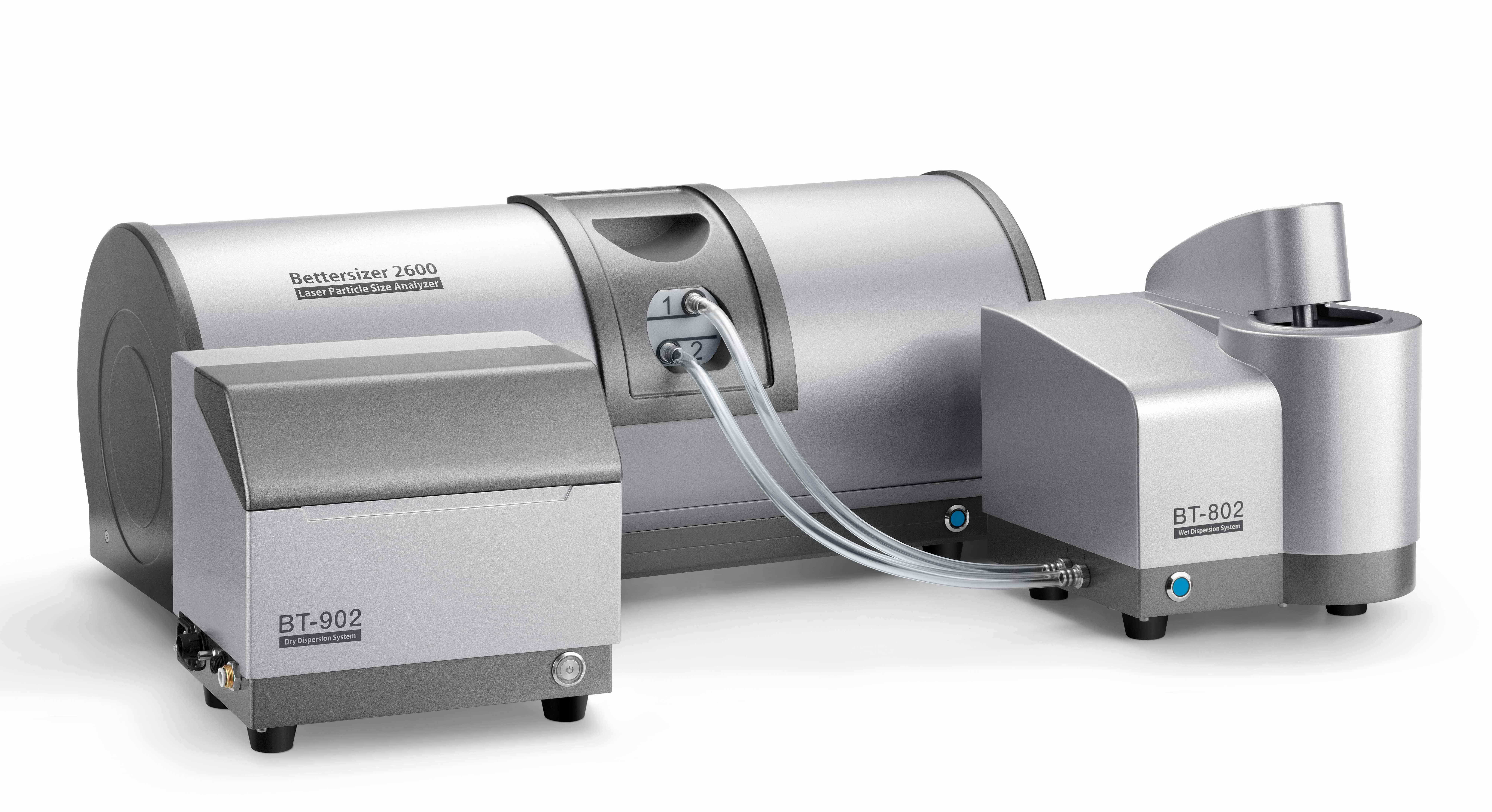

| Bettersizer 2600 | 0,02 µm – 2600 µm | Lazer Kırınımı | Ekonomik, yüksek hacimli kalite kontrolü | Masaüstü |
| BeNano 90 | 0,3 nm – 10 µm | DLS + ELS | Nano boyut, zeta potansiyeli, protein analizi | Masaüstü |
| Bettersize 2000LD | 0,02 µm – 2000 µm | Lazer Kırınımı | Kompakt tasarım, hızlı kurulum | Kompakt |
Lazer kırınımı ve partikül boyut analizörleri hakkında en çok sorulan sorular.
Lazer kırınımı (LD), geniş boyut aralığında (nm'den mm'ye) hacim tabanlı boyut dağılımı ölçer; toz ve dispersiyonlar için uygundur. Dinamik ışık saçılımı (DLS) ise 1 nm–10 µm aralığında yoğunluk ağırlıklı z-ortalama boyutu ve zeta potansiyelini ölçer; kolloidal sistemler, proteinler ve nanopartiküller için tercih edilir. Bettersizer S3 Plus lazer kırınımı tabanlıdır; nano boyut aralığı için BeNano serisi DLS cihazları tamamlayıcı çözüm sunar.
Opak, büyük ve küresel partiküller için FRAUNHOFER teorisi pratik ve hızlı bir çözümdür; malzemenin kırılma indisine ihtiyaç duymaz. Yarı saydam malzemeler, 10 µm'nin altındaki partiküller veya yüksek hassasiyetli AR&GE çalışmaları için MIE teorisi önerilir. Bettersizer yazılımı, yaygın malzemeleri kapsayan yerleşik kırılma indisi kütüphanesiyle MIE hesaplamasını kolaylaştırır.
Çözünmeyen ve stabil dispersiyon oluşturan maddeler (seramik, metal tozu, pigment) hem ıslak hem kuru modda ölçülebilir. Su veya solvene çözünen ya da higroskopit maddeler için kuru dispersiyon tercih edilmelidir. Emülsiyon ve süspansiyonlar doğası gereği ıslak hücre gerektirir. Her iki modül da Bettersizer S3 Plus ile kullanılabilir ve yazılım aracılığıyla kolayca geçiş yapılabilir.
Bettersizer S3 Plus, NIST izlenebilir standart referans malzemeleri (SRM) ile doğrulanmış yüksek tekrarlanabilirlik sunar. Tipik D50 tekrarlanabilirlik değerleri ±1% veya daha iyidir. Sistematik hataları minimize eden DLOI optik tasarımı ve otomatik hizalama algoritması bu performansı mümkün kılar.
Entegre CCD kamera modülü, lazer kırınımının tamamlayıcısı olarak büyük partiküllerin şekil faktörü ve boyutunu görüntü işleme yöntemiyle doğrudan ölçer. Bu sayede lazer kırınımının küresel partikül varsayımı dışında kalan düzensiz şekilli partiküllerin analizi için ek bilgi sağlanır. İki yöntemin sonuçlarının karşılaştırılması analiz güvenilirliğini artırır.
Bettersizer yazılımı; D10, D50, D90, ortalama çap, özgül yüzey alanı, span değeri ve kümülatif geçirgenlik eğrisini otomatik hesaplar. Sonuçlar PDF, Excel ve CSV formatında dışa aktarılabilir. ISO 13320 uyumlu rapor şablonları hazır olarak sunulur; LIMS entegrasyonu için veri aktarım seçenekleri mevcuttur.
