3D Kum Kalıp Yazıcılar, döküm ve kalıp endüstrilerini dönüştürerek daha hızlı, esnek ve son derece verimli bir üretim yöntemi sunmaktadır. Binder Jetting (Bağlayıcı Püskürtme) teknolojisine dayanan bu sistemler, geleneksel modelleme ihtiyacını tamamen ortadan kaldırarak dijital CAD tasarımlarından doğrudan döküme hazır kum kalıp ve maça üretimine olanak tanır.
Haftalar süren geleneksel kalıp yapım süreçleri artık birkaç güne iniyor; tasarımcılar daha önce üretilmesi imkânsız olan karmaşık iç geometrileri, soğutma kanallarını ve ince duvar yapılarını özgürce tasarlayabiliyor.

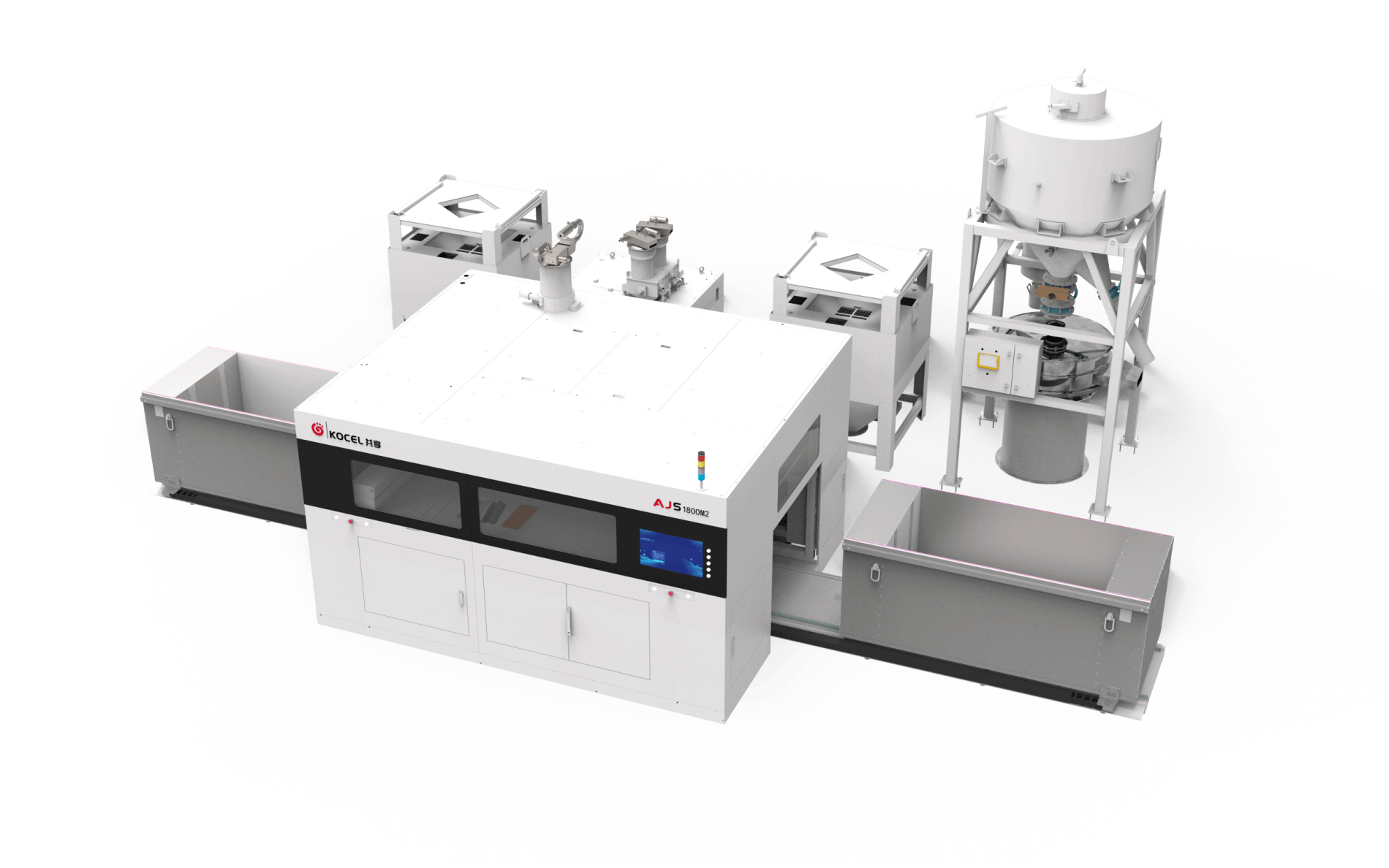

3D Kum Kalıp Yazıcı, özel kum (silika kum veya yapay kum) ve bağlayıcı reçine malzemeleri kullanarak kalıp ve maçaları katman katman üreten bir eklemeli üretim (Additive Manufacturing) teknolojisidir. Temel çalışma prensibi Binder Jetting'dir: inkjet baskı kafaları, ince kum tabakası üzerine sıvı bağlayıcı püskürterek her katmanı seçici biçimde sertleştirir; katman katman biriken yapı, döküme hazır kalıp geometrisini oluşturur.
Bu süreç, geleneksel yöntemlerle elde edilmesi güç veya imkânsız olan karmaşık geometrilerin ve ayrıntılı tasarımların üretimini mümkün kılar. Baskı tamamlandığında kalıp veya maça yapı alanından çıkarılır, gevşek kum temizlenir ve parça doğrudan döküm için kullanıma hazır hale gelir.
Boyutsal doğruluk: ±0,3 mm — geleneksel kum döküm kalıplarına kıyasla çok daha yüksek hassasiyet.
Karmaşık iç geometriler, spiral soğutma kanalları, ince duvarlar ve hafifletme boşlukları geleneksel kalıplamada üretilemezken 3D baskıyla kolayca elde edilir. Türbin çarkları, manifoldlar, motor blokları, pompa gövdeleri gibi ayrıntılı parçalar tek seferde, birleştirme ihtiyacı olmadan üretilebilir.
Geleneksel kum döküm sürecinde ahşap veya alüminyum model yapımı haftalar alabilir. 3D kum kalıp baskısıyla bu süreç birkaç güne iner. Tasarım değişiklikleri anında dijital ortamda uygulanabilir; yeni fiziksel model yapımına gerek kalmaz.
Kalıp ve model yapım maliyetleri tamamen ortadan kalkar. Malzeme israfı en aza iner; yalnızca bağlayıcı püskürtülen kum sertleşir, geri kalanı yeniden kullanılabilir. Özellikle düşük ve orta hacimli üretimde ve prototipleme süreçlerinde geleneksel yöntemlere kıyasla ciddi maliyet avantajı sunar.
Kalıp ve maçaların boyutsal doğruluğu artar, yüzey kalitesi iyileşir. Daha hassas kalıplar daha kaliteli döküm parçalar demektir; taşlama ve talaşlı işleme ihtiyacı azalır, hurda ve fire oranı düşer.
Minimum malzeme israfı, optimize edilmiş enerji kullanımı ve kullanılmayan kumun geri kazanılabilmesi sayesinde çevreye duyarlı bir üretim yöntemi sunar. Geleneksel kalıp üretimiyle kıyaslandığında karbon ayak izi önemli ölçüde azalır.
3D baskılı kum kalıplar, standart metal döküm süreçleriyle doğrudan uyumludur. Mevcut dökümhane altyapısında herhangi bir değişiklik yapmadan kullanılabilir; geçiş süreci kesintisiz ve hızlıdır.

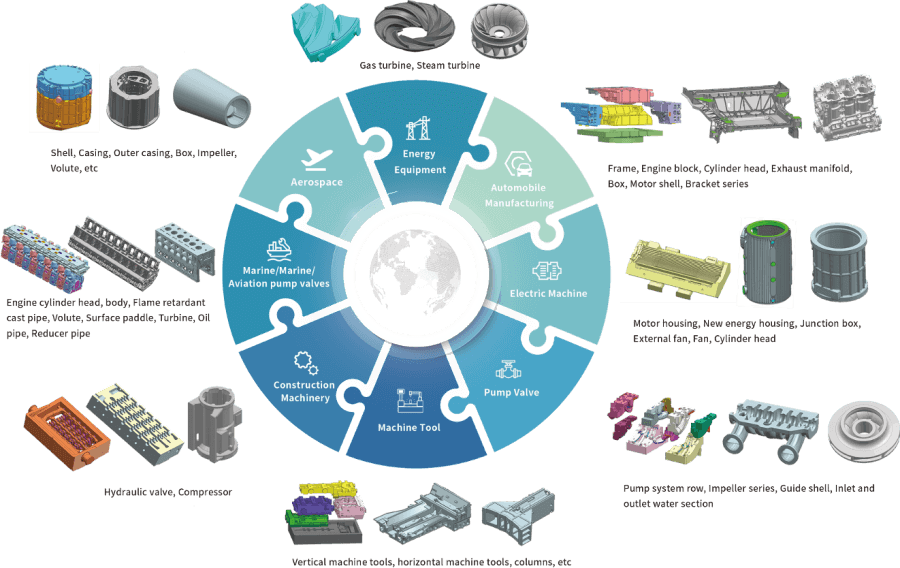

| Sektör | Uygulama |
|---|---|
| Otomotiv | Motor blokları, silindir kafaları, manifoldlar, şanzıman gövdeleri; hızlı prototipleme ve seri üretim |
| Havacılık ve Savunma | Hassas iç geometrili türbin parçaları, yapısal bileşenler, karmaşık soğutma kanallı parçalar |
| Endüstriyel Makine ve Ekipman | Pompa gövdeleri, vana gövdeleri, dişli kutuları, büyük ölçekli döküm projeleri |
| Gemi ve Denizcilik | Büyük ve karmaşık geometrili deniz ekipmanı parçaları |
| Enerji ve Petrokimya | Türbin bileşenleri, boru ek parçaları, basınç ekipmanı |
| Demiryolu ve Altyapı | Ray, makas ve taşıt gövdesi bileşenleri |
| Hızlı Prototipleme (R&D) | Yeni ürün geliştirme süreçlerinde hızlı fonksiyonel prototip üretimi |
| Sanat ve Heykel | Benzersiz ve ayrıntılı sanatsal dökümler; seri üretimi olmayan özel tasarımlar |
| Kriter | 3D Kum Kalıp Baskısı | Geleneksel Kum Döküm |
|---|---|---|
| Üretim süresi | Birkaç gün | Haftalar |
| Model / kalıp maliyeti | Yok | Yüksek |
| Tasarım karmaşıklığı | Sınırsız geometri | Kısıtlı |
| Boyutsal doğruluk | ±0,3 mm | ±1–3 mm |
| Tasarım değişikliği esnekliği | Anında dijital güncelleme | Yeni model gerektirir |
| Malzeme israfı | Minimum (kum geri kazanılır) | Yüksek |
| Düşük hacimli üretim | ✔ İdeal | ✘ Yüksek birim maliyet |
Anka Analitik, 20 yılı aşkın deneyimiyle Türkiye'nin önde gelen analitik ve üretim teknolojileri çözüm ortaklarından biridir. 3D Kum Kalıp Yazıcı ürün ailesinde sunduğumuz hizmetler:
Cihazlarımız hakkında detaylı bilgi ve fiyat seçenekleri için hemen ulaşın.
