3D Kum Kalıp Üretimi | Binder Jetting ile Dijital Döküm Kalıbı
3D Kum Kalıp Üretimi | Binder Jetting ile Dijital Döküm Kalıbı
Dijital Üretim Birimleri ve Fabrikaları Oluşturun — Yüksek Hacimli Üretime Ulaşın
3D Binder Jetting kum kalıp yazıcıları; otomotiv, havacılık, dökümhane ve savunma sanayii gibi sektörlere, kum kalıp özelliklerine göre silis, seramik veya krom cevheri gibi farklı kum türlerini furan, inorganik veya phenolic reçinelerle karıştırarak, model ve maça sandığı olmaksızın doğrudan dijital dosyadan hassas kum kalıpları üretmeyi mümkün kılan sistemlerdir.
Bu teknoloji, tasarım özgürlüğünü kısıtlayan geleneksel kalıplama araçlarına olan bağımlılığı tamamen ortadan kaldırır. Dökümhaneler ve üreticiler; konvansiyonel yöntemlerle üretilmesi mümkün olmayan, özellikle karmaşık şekillere sahip hassas maçaları ve kalıpları tek seferde üretebilir. Birden çok bileşenden oluşan döküm kalıpları tek bir parçada basılabilir ve geleneksel kum kalıplara kıyasla daha iyi yüzey kalitesi elde edilir.
Tasarımdan hazır kalıba geçiş süreci; geleneksel yöntemlerde haftaları, bazen ayları bulabilirken, 3D kum kalıp sistemleriyle bu süre birkaç güne iner. Böylece dökümhaneler; alüminyum, magnezyum, pik-sfero veya paslanmaz çelik döküm süreçlerine çok daha hızlı başlayabilir. Üretim süresi ve işgücü azalırken parça verimliliği ve kararlılığı aynı oranda artar.
3D kum kalıp yazıcıları aynı zamanda dökümhane ve ilgili mühendislik firmalarına hızlı prototipleme imkânı da sunar. Özellikle savunma ve havacılık sanayiinde; topoloji optimizasyonu, ağırlık azaltma veya diğer nedenlerle revize edilen tasarımlar, minimum maliyetle ve hızlıca denenebilir. Diğer yandan dökümhaneler, üretim esnekliği kazanarak farklı döküm alıcılarına ulaşabilme gibi yeni iş fırsatlarına da kapı aralar.
Binder Jetting (Bağlayıcı Püskürtme) Teknolojisi Nedir?
Binder Jetting, toz hâldeki kum malzemesi üzerine sıvı bağlayıcı (reçine) seçici olarak püskürtülerek katman katman üç boyutlu yapılar oluşturan bir endüstriyel 3D baskı teknolojisidir. Döküm sektörüne özgü uygulamalarda kum, bağlayıcı ve sertleştirici malzemelerin doğru oranlarda bir araya getirilmesiyle elde edilen kum kalıplar, doğrudan metal döküm sürecinde kullanılabilir.
Binder Jetting Nasıl Çalışır?
- Katman Serimi: Recoater sistemi, baskı tablasına ince ve düzgün bir kum katmanı serer.
- Bağlayıcı Püskürtme: İnkjet print head, dijital dosyadan gelen kesit verisiyle yalnızca kalıp geometrisini oluşturan bölgelere sıvı bağlayıcı püskürtür.
- Katman Tekrarı: Tabla bir katman kalınlığı kadar aşağı iner; işlem tüm kesitler tamamlanana dek tekrarlanır.
- Depowdering: Baskı tamamlandıktan sonra bağlanmamış serbest kum uzaklaştırılır; bağlanmış bölgeler hazır kum kalıbı oluşturur.
- Kum Geri Dönüşümü: Uzaklaştırılan serbest kum elenerek ve filtrelenerek yeniden baskıda kullanılır.
Tüm süreç tamamen dijital olduğundan; herhangi bir revizyon için yalnızca dijital dosyanın güncellenmesi yeterlidir. Yeni model ya da maça sandığı siparişi, üretimi, teslimi ve depolanması söz konusu değildir.
Geleneksel Yöntem vs 3D Binder Jetting
Neden yüzlerce dökümhane ve mühendislik firması geleneksel kalıp üretimini terk ediyor?
| Kriter | Geleneksel Kum Kalıp Üretimi | 3D Binder Jetting |
|---|---|---|
| Üretim Süresi | Model ve maça sandığı için haftalar / aylar | Dijital dosyadan birkaç gün içinde hazır kalıp |
| Tasarım Özgürlüğü | Ciddi geometri kısıtlamaları | Sınırsız — undercut, iç kanal, karmaşık geometri |
| Maça Üretimi | Ayrı maça sandığı ve üretim süreci gerekir | Maça ve kalıp tek baskıda, tek parçada üretilir |
| Revizyon Maliyeti | Her revizyon için yeni model maliyeti | Revizyonlar anlık, ek maliyet sıfır |
| Yüzey Kalitesi | Düşük yüzey kalitesi, yoğun son işlem | Geleneksele kıyasla daha iyi yüzey kalitesi |
| Prototipleme | Küçük seride çok yüksek birim maliyet | Prototipten seri üretime aynı sistemle |
| Depolama | Model deposu, alan ve bakım gideri | Model yoğk — yalnızca dijital dosya saklanır |
3D Binder Jetting Kum Kalıp Üretiminin 5 Temel Avantajı
01 Yüksek Kalite
- Çerçeve entegre kaynak, kaldırma ve çalışma kutusu entegrasyonu ile yüksek mekanik hassasiyet ve güçlü stabilite
- Çekirdek bileşenler dünyaca tanınan ulusal ve uluslararası markalardan temin edilerek uzun ömürlü ve güvenilir performans sağlanır
- Geleneksel yöntemlerle üretilmesi imkânsız olan karmaşık iç kanallı ve ince duvarlı kalıplar tek seferde, hatasız üretilir
02 Yüksek Verimlilik
- Orijinal çift yönlü kum yayma ve eş zamanlı baskı teknolojisiyle üretim süresi en aza indirilir
- Katman başı baskı hızı ≤ 14 saniye; kesintisiz, yüksek hacimli üretim mümkündür
- Hızlı iş kutusu değiştirme sistemi ile makine durak süreleri minimize edilir
- Sıvı sabit sıcaklık kontrolü sayesinde baskı kalitesi tüm süreç boyunca stabil kalır
03 Akıllı Otomasyon (Intelligentize)
- Gözetimsiz çalışma modu, tatil modu ve uzaktan bakım & operasyon desteği ile işletme maliyetleri düşer
- Tek tuşla baskı başlatma; operatör bağımlılığını ortadan kaldırır
- Baskı verisi olmayan bölgeler otomatik olarak atlanır; zaman ve bağlayıcı tasarrufu sağlanır
- Bölgeye özel farklı reçine içeriğiyle seçici baskı imkânı; aynı kalıp içinde farklı mekanik özellikte bölgeler oluşturulabilir
04 Düşük Maliyet
- Temizleme maddesi kullanılmaz; sıfır atık sıvı deşarjı ile çevre dostu ve mevzuata uyumlu üretim sağlanır
- Kullanılmış ve yeni kum karışık baskı yapılabilir; artık kum ve serbest kum merkezi eleme ve geri dönüşüm sistemiyle tekrar kullanıma girer
- Isı yalıtım odası gerektirmez; altyapı yatırımı ve işletme giderleri önemli ölçüde azalır
- Model ve maça sandığı maliyeti, depolama gideri ve bakım harcaması tamamen ortadan kalkar
05 Güvenli ve Güvenilir
- Sıvı bağlayıcı malzeme tek tuşla otomatik olarak eklenir; manuel işlem ve operatör teması gerektirmez
- Hareket eden tüm millerin otomatik yağlanması sayesinde mekanik arızalar en aza indirilir
- Baskı sürecinde kum yüzey kalitesi otomatik olarak tespit edilir; hatalı katmanlar anında belirlenir ve müdahale edilir
Tam Entegre Dijital Üretim Hattı
3D Binder Jetting kum kalıp üretim sistemleri; dijital fabrika kurulumu için birbirine bağlı 7 temel alt sistemden oluşur. Bu sistemlerin tamamı tek bir entegre hat olarak çalışır ve dijital dosyadan hazır kalıba kadar tüm süreci otomatik olarak yönetir:
| Alt Sistem | Adı | İşlevi |
|---|---|---|
| 01 | Mixing System | Kum ve bağlayıcıyı sabit sıcaklık kontrolü altında kontrollü oranlarda harmanlayan karıştırma sistemi. Homojen ve tutarlı karışım kalite güvencesinin temelidir. |
| 02 | Sand Bucket | Farklı kum tiplerinin (kuvars, seramik, krom cevheri vb.) ayrı ayrı depolandığı ve ihtiyaç anında sisteme beslendiği kum haznesi ünitesi. |
| 03 | Laying & Printing System | Çift yönlü recoater ile kum serimini ve yüksek çözünürlüklü inkjet print head ile bağlayıcı püskürtmesini tek geçişte gerçekleştiren ana baskı ünitesi. Katman başı baskı hızı ≤ 14 saniyedir. |
| 04 | RGV (Rail Guided Vehicle) | Baskı iş kutularını (job box) baskı istasyonu, temizleme istasyonu ve depolama arasında otomatik taşıyan raylı araç sistemi. Kesintisiz ve gözetimsiz üretim akışını mümkün kılar. |
| 05 | Printing Job Box | Baskının gerçekleştiği, kum katmanlarının biriktiği hareketli iş kutusu. Hızlı değiştirilebilir yapısı sayesinde bir kutu temizlenirken diğerinde baskı devam eder; makine durak süresi sıfıra yaklaşır. |
| 06 | Cleaning Station | Baskı tamamlanan kalıplardan bağlanmamış serbest kumun basınçlı hava ve titreşimle uzaklaştırıldığı (depowdering) tam otomatik temizleme istasyonu. |
| 07 | Used Sand Recycling System | Kullanılmış ve serbest kumları eleme, filtreleme ve tekrar baskıya hazır hale getiren kapalı döngü geri dönüşüm sistemi. Sıfır atık sıvı deşarjı ile tam çevre uyumlu işletme sağlar. |
Kum ve Bağlayıcı Malzeme Seçenekleri
3D Binder Jetting kum kalıp sistemleri, sektörün en yaygın kum ve reçine türleriyle tam uyumludur. Farklı döküm alaşımları ve uygulama gereksinimleri için en uygun malzeme kombinasyonu seçilebilir:
Baskı Kumu Türleri
Kuvars kumu • Silika kumu • Seramik kumu • Krom cevheri kumu • Zirkon kumu
Katman kalınlığı, kullanılan kum tipine ve istenen yüzey kalitesine göre ayarlanabilir. Farklı granülometriler proses parametrelerine göre optimize edilebilir. Seramik ve krom cevheri kumlar; titanyum, nikel süperalaşımı ve yüksek sıcaklık döküm uygulamalarında tercih edilir.
Bağlayıcı (Baskı Sıvısı) Türleri
Furan reçinesi • Phenolic reçinesi • İnorganik bağlayıcı
İnorganik bağlayıcı, VOC (uçucu organik bileşik) emisyonu üretmez; çevre mevzuatı açısından en uyumlu seçenektir ve çalışma ortamı güvenliğini artırır. Farklı reçineler aynı baskıda bölge bazlı uygulanabilir — böylece aynı kalıbın farklı bölgeleri farklı mekanik özelliklere sahip olabilir.
3D Kum Kalıp Üretiminin Uygulama Alanları
3D Binder Jetting kum kalıp teknolojisi; ağır endüstriyel dökümden hassas havacılık parçalarına kadar geniş bir uygulama yelpazesinde kullanılmaktadır:
| Sektör | Uygulama ve Faydaları |
|---|---|

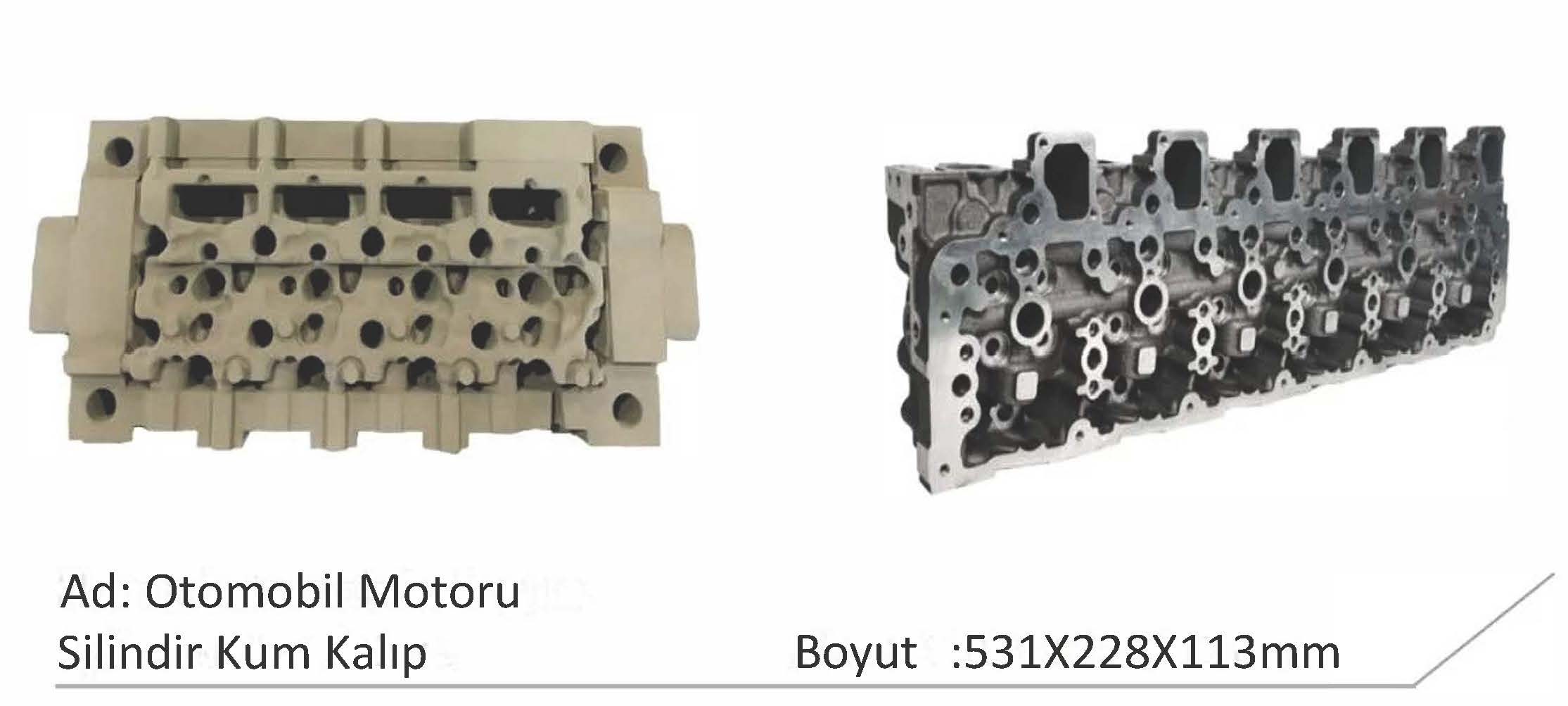

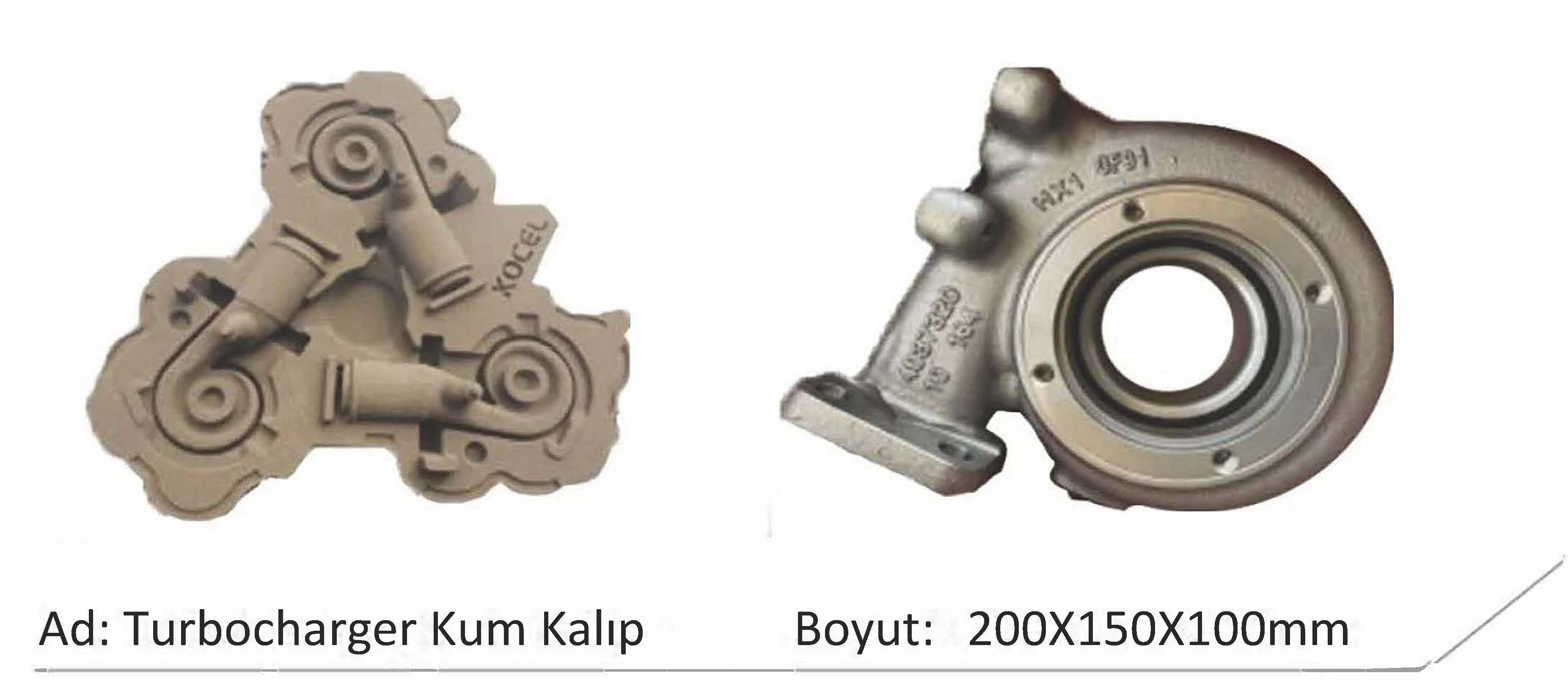

| Otomotiv | Motor bloğu, silindir kapağı, şanzıman gövdesi ve türbosarj muhafazası gibi karmaşık alüminyum ve dökme demir parçalar için hızlı prototip ve küçük/orta seri kum kalıp üretimi. Tasarım revizyonları model maliyeti olmadan anında uygulanır. |
| Havacılık & Uzay | Topoloji optimize edilmiş, ağırlık azaltılmış, ince duvarlı yapısal döküm parçalar. İnce iç soğutma kanalları ve undercut geometriler tek baskıda üretilir. Titanyum ve yüksek sıcaklık alaşımları için seramik kum seçeneğiyle tam uyum sağlanır. |
| Savunma Sanayii | Az sayıda ve yüksek karmaşıklıkta savunma bileşenleri için hızlı temin zinciri. Gizli tasarımlar için model üretimi gerekmez; tasarım dosyası doğrudan baskıya gider. Revizyon döngüleri önemli ölçüde kısalır. |
| Dökümhane | Çelik, pik demir, sfero demir, alüminyum ve magnezyum döküm için tam uyumlu kum kalıp üretimi. Birden fazla parça geometrisini aynı baskı kutusunda bir arada üretme imkânı. Model deposu, depo alanı ve model bakım giderleri tamamen ortadan kalkar. |

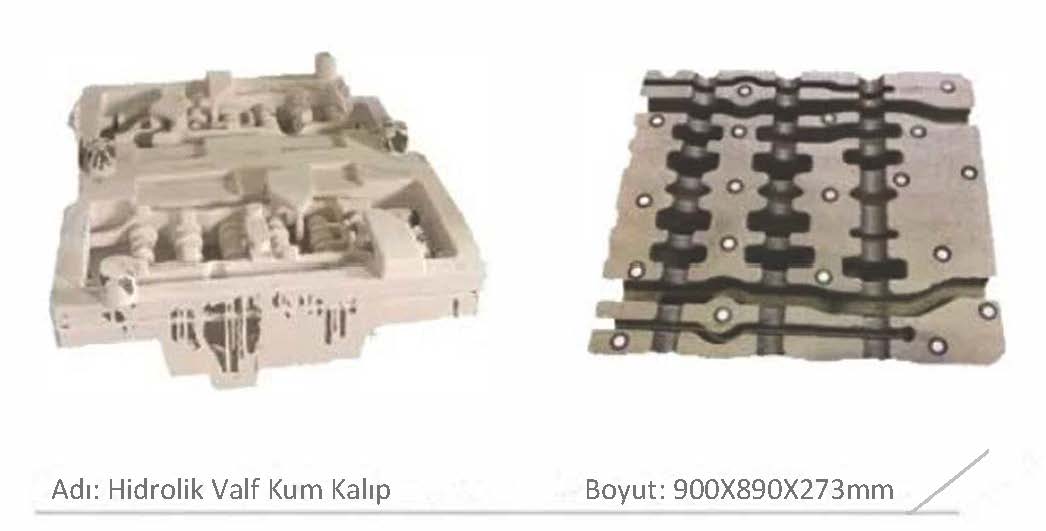

| Enerji & Endüstriyel Makine | Türbin muhafazaları, pompa gövdeleri, valf blokları ve kompresör bileşenleri için büyük format kum kalıp üretimi. Karmaşık iç kanal geometrileri ve büyük parça boyutları tek seferde üretilebilir. |
