BeNano Serisi Zeta Potansiyel ve Nanopartikül Analiz Cihazı

BeNano Serisi: DLS, Zeta Potansiyel ve 10'dan Fazla Ölçüm Tekniğini Tek Platformda Birleştiren Nanopartikül Karakterizasyon Cihazı

Teknik Özellik

• DLS partikül boyutu aralığı: 0,3 nm – 15 µm
• Sedimantasyon ölçüm aralığı: 1 µm – 50 µm
• SLS moleküler ağırlık aralığı: 342 Da – 2×10⁷ Da
• Minimum DLS numune hacmi: 3 µL
• Minimum zeta potansiyel hacmi: 64 µL
• APD dedektör kuantum verimi: >%70
• Sıcaklık kontrol aralığı: −15°C – 120°C
• Yapılandırma seçenekleri: 7 model
• Akış modunda boyut çözünürlüğü: 1,3:1

Nanopartikül karakterizasyonunda neden tek teknik yeterli değildir?

Partikül boyutu, zeta potansiyel ve moleküler ağırlık; nanopartikül formülasyonunun stabilitesini, biyoyararlanımını ve proses güvenilirliğini doğrudan belirler. Ancak her ölçüm tekniği farklı bilgi katmanı sunar ve tek bir yöntem tam karakterizasyon için yeterli değildir. Liposom ve LNP (lipid nanopartikül) formülasyonlarında PDI (çokdisperslik indeksi) ve zeta potansiyel birlikte değerlendirilmeden stabilite tahmini güvenilir olmaz; yüksek iletkenlikli ortamlarda standart elektroforetik teknikler yanıltıcı sonuç üretebilir; polimer ve protein örneklerinde geniş boyut dağılımı ayrı fraksiyonların varlığını gizleyebilir. BeNano serisi, bu boşlukları kapatmak amacıyla DLS, ELS/PALS, SLS, mikroreoloji, akış modu, kırılma indisi ölçümü, konsantrasyon tayini, sedimantasyon ve transmitans gibi birbirini tamamlayan teknikleri tek bir kompakt platformda sunar.

10'dan fazla ölçüm tekniği — tek cihaz

Aşağıdaki teknikler, model ve konfigürasyona göre BeNano serisinde mevcuttur:

1. DLS — Partikül Boyutu 0,3 nm – 15 µm; Kümülanlar, CONTIN, NNLS algoritmaları; 3 µL minimum hacim

2. ELS/PALS — Zeta Potansiyel Sınırsız zeta potansiyel aralığı; 20 Hz alternatif alan; yüksek tuz ortamında güvenilir ölçüm

3. SLS — Moleküler Ağırlık 342 Da – 2×10⁷ Da; ikinci virial katsayısı (A₂); invaziv olmayan teknik

4. Mikroreoloji 0,2 – 1,3×10⁷ rad/s; kompleks modül, elastik/viskoz modül; dış kuvvet uygulanmaz

5. Akış Modu (GPC/SEC/FFF) 1,3:1 boyut çözünürlüğü; 27 µL akış hücresi; 0,42 sn/sonuç ölçüm hızı

6. Kırılma İndisi (RI) Patentli 1,2 – 1,6 RI aralığı; %0,1'den iyi doğruluk; yalnızca iki kalibrasyon standardı

7. Konsantrasyon (LEDLS) Patentli 1×10⁸ – 1×10¹² partikül/mL; kalibrasyonsuz; AB nanomateryal tanımı uyumu

8. Sedimantasyon 1 – 50 µm; D10, D50, D90; 1,5:1'e kadar boyut çözünürlüğü

9. Transmitans Ölçümü 1 saniye ölçüm süresi; 3 µL hacim; faz ayrışması ve flokülasyon izleme

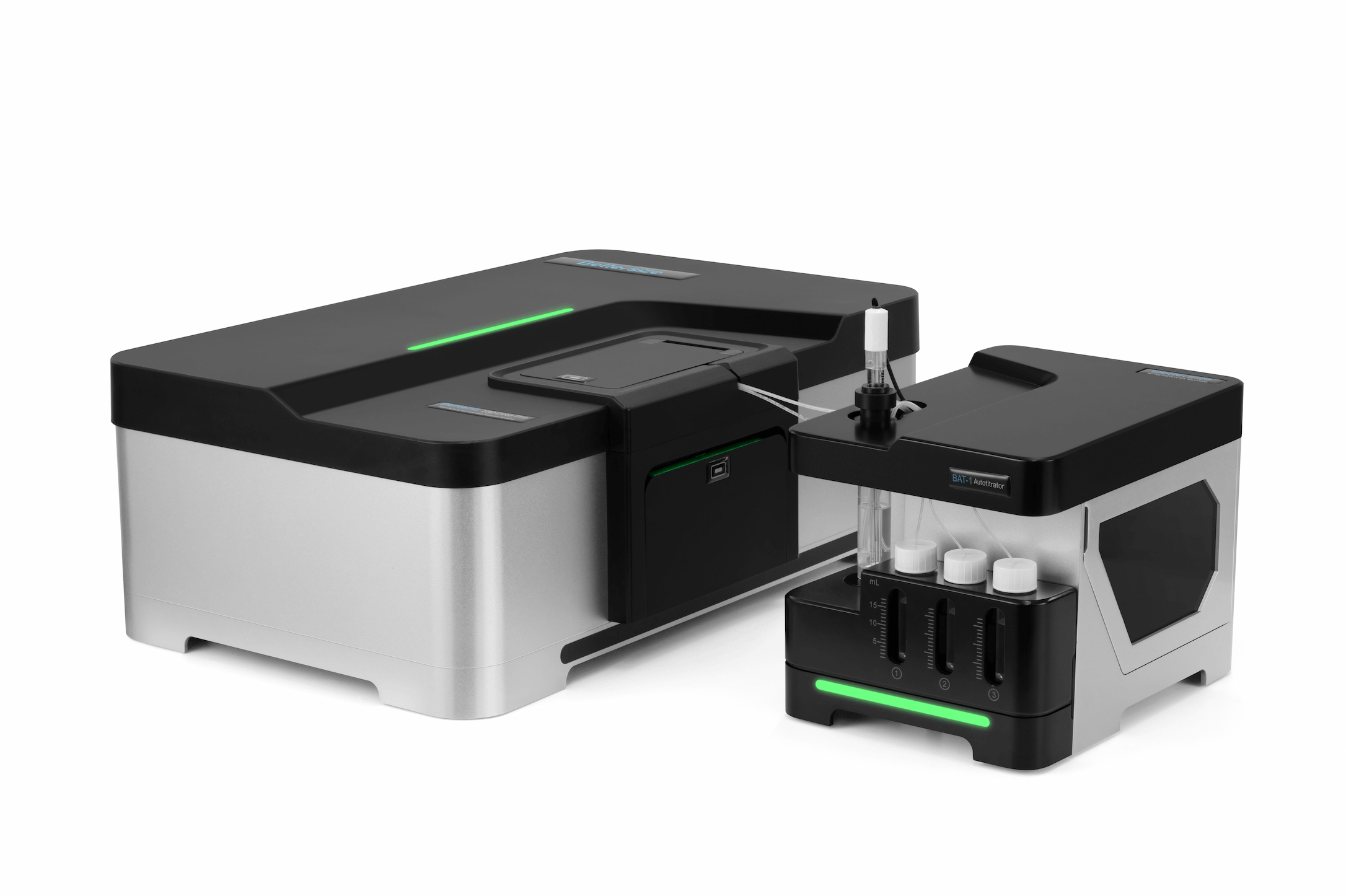

10. PH Otomatik Titrasyonu (BAT-1) pH 1–13; izoelektrik nokta tayini; 0,28 µL titrasyon pompası hassasiyeti



Model karşılaştırması: ihtiyacınıza göre doğru BeNano

Model	Temel Özellik	İçerik
BeNano 90	Boyut + MW	90° DLS, SLS, moleküler ağırlık
BeNano 180	Geri saçılım DLS	173° DLS, düşük hacim, bulanık numuneler
BeNano Zeta	Sadece Zeta	ELS/PALS, yüzey yükü odaklı
BeNano 90 Zeta	Boyut + Zeta	90° DLS + ELS/PALS kombinasyonu
BeNano 180 Zeta	Geri sçlm + Zeta	173° DLS + ELS/PALS
BeNano 180 Zeta Pro	+ Akış modu	GPC/SEC/FFF entegrasyonu, BAT-1 uyumlu

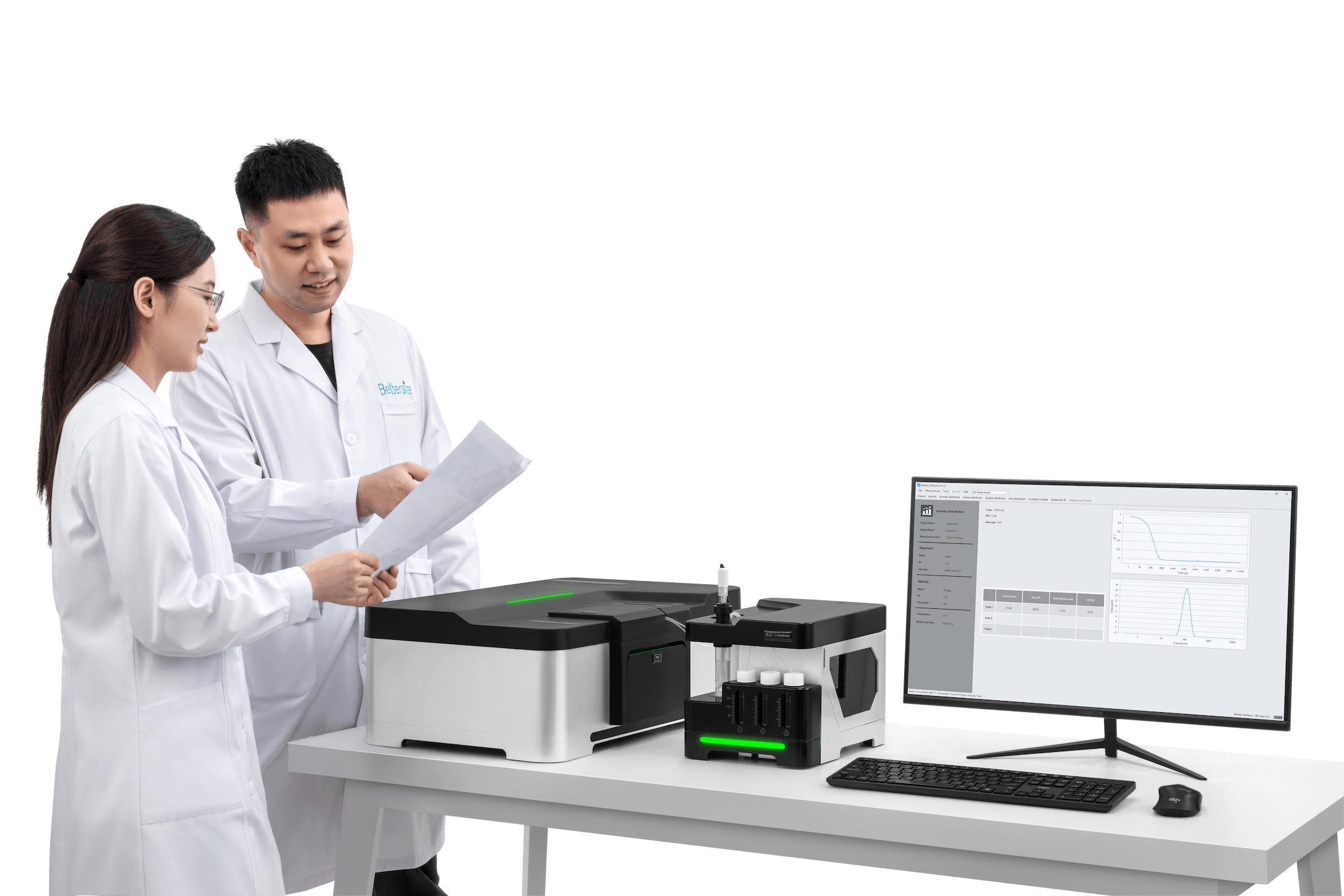

BeNano 180 Zeta Max (Amiral Gemi)	14-in-1 Tam Donanım	RI, LEDLS, sedimantasyon + tüm seçenekler

Patentli teknolojiler: PALS, RI ölçümü ve LEDLS

PALS — Yüksek iletkenlikli ortamlarda zeta potansiyel ölçümü

Faz Analizi Işık Saçılımı (PALS), 20 Hz alternatif elektrik alan kullanarak izoelektrik noktaya yakın veya yüksek tuz içerikli örneklerde bile doğru elektroforetik mobilite ölçümü gerçekleştirir. Platin kılcal katlı hücre elektrodu tuzlu ortamlarda elektrot ömrünü uzatır; akıllı voltaj kontrolü elektrot aşınmasını azaltır. Bu özellikler, tuzlu biyolojik tampon çözeltilerinde veya yüksek iletkenlikli endüstriyel süspansiyonlarda doğrudan ölçüm yapılmasını mümkün kılar.

Patentli RI modülü — DLS doğruluğunu artıran kırılma indisi tayini

Dispersantın kırılma indisindeki %1'lik belirsizlik, DLS boyut sonucunda %2'lik hataya yol açabilir. BeNano 180 Zeta Max'in RCS modülüne entegre patentli kama biçimli küvet tekniği; izleme parçacığı veya önceden bilinen viskozite değeri gerektirmeksizin, hem sulu hem organik çözücüler için 1,2–1,6 RI aralığında ve %0,1'den iyi doğrulukla dispersant kırılma indisi ölçümü yapar. Yalnızca iki kalibrasyon standardı yeterlidir.

Patentli LEDLS — Kalibrasyonsuz nanopartikül konsantrasyon tayini

Işık Söndürme – Dinamik Işık Saçılımı (LEDLS) tekniği; 0° ışık söndürme ve 173°/90° DLS'yi eş zamanlı kullanarak kalibrasyon gerektirmeden 1×10⁸ ile 1×10¹² partikül/mL aralığında nanopartikül konsantrasyonu ölçer. Bu teknik; AB Nanomateryal Tanımı'na (2011/696/EU) uyumluluk izleme, ilaç dozaj güvenliği ve risk değerlendirmesi uygulamalarında kritik bir parametre sağlar.

Akış modu: GPC/SEC ve FFF ile entegre yüksek çözünürlüklü boyut analizi

BeNano; BFC-1 Sinyal Toplayıcı aracılığıyla GPC/SEC ve FFF sistemleriyle entegre çalışarak toplu modun erişemediği 1,3:1'lik boyut çözünürlüğüne ulaşır (toplu mod: 2,5:1 – 3:1). 27 µL düşük hacimli akış hücresi bant genişlemesini önler; 0,42 saniye/sonuç ölçüm hızı, kromatografi sisteminin gerçek zamanlı akışına ayak uydurar. Bu entegrasyon; polimer, protein, liposom ve DNA/RNA gibi geniş veya kesişen dağılımlı örneklerin fraksiyon bazında yüksek çözünürlüklü boyutlandırılmasına olanak tanır.

Uygulama alanları

• İlaç ve Biyofarmasötik: LNP ve liposom boyutu, PDI ve zeta potansiyel; mRNA aşı formülasyonu; protein agregasyonu; izoelektrik nokta tayini
• Biyoteknoloji ve Yaşam Bilimleri: Ekzozom ve hücre dışı vezikül karakterizasyonu; nükleik asit nanopartikül stabilitesi; enzim ve antikor moleküler ağırlığı
• Nanomateryal Araştırması: Kuantum nokta, grafen, metal oksit ve polimerik nanopartikül karakterizasyonu; AB nanomateryal tanımına uyum izleme
• Polimer Bilimi: Mw, Mn, PdI tayini; GPC/SEC ile entegre moleküler ağırlık dağılımı; viskoelastik profil çıkarma
• Gıda ve İçecek: Emülsiyon stabilitesi; misel ve kolloid davranışı; gıda katkı maddesi nanopartikül karakterizasyonu
• Kozmetik ve Dermatoloji: Krem, losyon ve nanoemülsiyon partikül boyutu ve stabilite kontrolü
• Su Arıtma ve Çevre: Partikül konsantrasyon izleme; flokülasyon ve faz ayrışması analizi; transmitans ölçümü

Akademik güvenilirlik: Nature, Science Advances ve daha fazlası

BeNano serisi; etki faktörü 14 ile 20 arasında değişen prestijli dergilerde yayımlanan çalışmalarda referans gösterilmiştir. Bu akademik atıflar, cihazın ölçüm güvenilirliğinin bağımsız doğrulamasıdır.

• IF ≈ 16,7   Nature Communications
• IF ≈ 15,0   Science Advances
• IF ≈ 19,9   Advanced Functional Materials

SSS

BeNano serisi hangi partikül boyut aralığını ölçebilir?

DLS tekniğiyle 0,3 nm ile 15 µm, sedimantasyon tekniğiyle ise 1 µm ile 50 µm arasında partikül boyutu ölçümü yapılabilir. Bu iki tekniğin birleşimi, yalnızca nano veya yalnızca mikro boyutlu partikülleri değil; karma, geniş dağılımlı numuneleri de tek ölçüm oturumunda kapsamlı biçimde karakterize eder.

PALS yöntemi standart zeta potansiyel ölçümünden ne farkı vardır?

Faz Analizi Işık Saçılımı (PALS), 20 Hz alternatif elektrik alan kullanarak çok düşük elektroforetik mobiliteye sahip örnekleri — izoelektrik noktaya yakın veya yüksek tuz içerikli sistemleri — doğru ölçer. Standart ELS yöntemlerinin başarısız olduğu bu koşullarda PALS güvenilir sonuç üretir ve fizyolojik tampon çözeltilerinde biyofarmasötik karakterizasyon için vazgeçilmezdir.

Zeta potansiyel ölçümü için minimum numune hacmi nedir?

Zeta potansiyel ölçümü için minimum 64 µL numune yeterlidir. DLS ölçümlerinde ise minimum numune hacmi 3 µL'ye kadar düşebilmektedir; bu, değerli veya az miktarda biyolojik numuneyle çalışan araştırmacılar için önemli bir avantajdır.

BeNano, GPC/SEC ve FFF sistemlerine entegre edilebilir mi?

Evet. BeNano, BFC-1 Sinyal Toplayıcı aksesuarı ile GPC/SEC ve FFF sistemlerine bağlanır. 27 µL düşük hacimli akış hücresi ve 0,42 saniye/sonuç ölçüm hızıyla toplu modun yaklaşık iki katı olan 1,3:1 boyut çözünürlüğüne ulaşılır. Bu entegrasyon; polimer, protein ve liposom gibi karmaşık örneklerin fraksiyon bazında yüksek çözünürlüklü boyutlandırılmasını mümkün kılar.

LEDLS ile partikül konsantrasyonu nasıl ölçülür?

LEDLS (Işık Söndürme – Dinamik Işık Saçılımı), 0° ışık söndürme ve 90°/173° DLS'yi birleştirerek kalibrasyon gerektirmeksizin 1×10⁸ ile 1×10¹² partikül/mL aralığında nanopartikül konsantrasyonu ölçer. Bu patentli teknik, AB Nanomateryal Tanımı (2011/696/EU) kapsamında uyumluluk izleme ve ilaç formülasyonunda dozaj belirleme için kullanılır.

Kırılma indisi ölçümü neden DLS doğruluğu için kritiktir?

DLS boyut hesaplamalarında dispersantın kırılma indisi girdi parametresi olarak kullanılır. Bu değerdeki %1'lik hata, boyut sonucunda yaklaşık %2'lik hataya yol açar. BeNano 180 Zeta Max'in patentli RI modülü, izleme parçacığı gerektirmeksizin hem sulu hem organik çözücüler için 1,2–1,6 RI aralığında %0,1'den iyi doğrulukla kırılma indisi ölçer ve bu hatayı ortadan kaldırır.

BeNano serisi hangi uluslararası standartlara uygundur?

BeNano; ISO 22412 (Dinamik Işık Saçılımıyla Partikül Boyutu Analizi), ISO 13099-2 (Zeta Potansiyel Tayini için Optik Yöntemler) ve 21 CFR Part 11 (farmasötik GMP ortamlarında elektronik kayıt ve imza gereksinimleri) standartlarıyla uyumludur.
